wielkość | typ A | ciężar g/szt. | typ B | ciężar g/szt. | typ C | ciężar g/szt. | typ H | ciężar g/szt. | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L | B | S | L | B | S | L | B | S | L | B | S | |||||
0 | 95 | 30 | 17 | 96 | 95 | 34 | 17 | 110 | 85 | 20 | 12 | 48 | - | - | - | - |
I | 115 | 30 | 17 | 118 | 115 | 34 | 17 | 132 | 115 | 20 | 12 | 64 | 115 | 34 | 22 | 176 |
II | 140 | 30 | 17 | 146 | 140 | 34 | 17 | 162 | 130 | 20 | 12 | 68 | 140 | 34 | 22 | 214 |
III | 165 | 30 | 17 | 176 | 165 | 34 | 17 | 195 | 140 | 20 | 12 | 72 | 165 | 34 | 22 | 254 |
IV | 190 | 30 | 17 | 200 | 190 | 34 | 17 | 228 | 165 | 20 | 12 | 84 | 190 | 34 | 22 | 294 |
V | 220 | 30 | 17 | 237 | 220 | 34 | 17 | 264 | 190 | 20 | 12 | 94 | 220 | 34 | 22 | 344 |
VI | 250 | 30 | 17 | 265 | 250 | 34 | 17 | 301 | 220 | 20 | 12 | 112 | 250 | 34 | 22 | 392 |
VII | 280 | 30 | 17 | 303 | 280 | 34 | 17 | 338 | 250 | 20 | 12 | 130 | 280 | 34 | 22 | 445 |
VIII | 320 | 30 | 17 | 334 | 320 | 34 | 17 | 387 | 280 | 20 | 12 | 142 | 320 | 34 | 22 | 503 |
IX | 340 | 30 | 17 | 359 | 340 | 34 | 17 | 410 | 320 | 20 | 12 | 165 | 340 | 34 | 22 | 536 |
X | - | - | - | - | 370 | 34 | - | 461 | - | - | - | - | - | - | - | - |
Zakres stosowania szkieł refleksyjnych | typ A1) | typ B1) | typ C | typ H | ||||
---|---|---|---|---|---|---|---|---|
bar | °C | bar | °C | bar | °C | bar | °C | |
Dla mediów nie oddziałujących znacząco na szkło np.: oleje, węglowodory | 220 | 120 | 265 | 120 | 100 | 120 | 300 | 120 |
150 | 400 | 180 | 400 | 0-50 | 350 | 200 | 400 | |
0-10 | 430 | 0-10 | 430 | - | - | 0-10 | 430 | |
Dla mediów oddziałujących znacząco na szkło np.: para nasycona, gorąca woda, zasady | 2) | |||||||
35 | 243 | 35 | 243 | 18 | 209 | 42 | 253 |
1) Typy szkieł wg ÖNORM M 7354 względnie DIN 7081.
2) Dla ciśnień powyżej 35 bar zalecamy stosowanie szkieł transparentnych z podkładkami mikowymi.

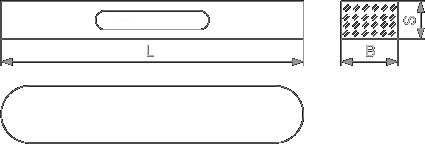

wielkość | typ A | ciężar g/szt. | typ B | ciężar g/szt. | typ C | ciężar g/szt. | typ TA 28 | ciężar g/szt. | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L | B | S | L | B | S | L | B | S | L | B | S | |||||
I | 115 | 30 | 17 | 122 | 115 | 34 | 17 | 137 | - | - | - | - | 113 | 27,6 | 16,8 | 114 |
II | 140 | 30 | 17 | 152 | 140 | 34 | 17 | 172 | 140 | 34 | 22 | 218 | - | - | - | - |
III | 165 | 30 | 17 | 176 | 1565 | 34 | 17 | 204 | 165 | 34 | 22 | 260 | 163 | 27,6 | 16,8 | 168 |
IV | 190 | 30 | 17 | 211 | 190 | 34 | 17 | 238 | 190 | 34 | 22 | 302 | 188 | 27,6 | 16,8 | 194 |
V | 220 | 30 | 17 | 250 | 220 | 34 | 17 | 280 | 220 | 34 | 22 | 357 | 218 | 27,6 | 16,8 | 226 |
VI | 250 | 30 | 17 | 280 | 250 | 34 | 17 | 317 | 250 | 34 | 22 | 400 | 248 | 27,6 | 16,8 | 258 |
VII | 280 | 30 | 17 | 314 | 280 | 34 | 17 | 356 | 280 | 34 | 22 | 460 | 278 | 27,6 | 16,8 | 290 |
VIII | 320 | 30 | 17 | 360 | 320 | 34 | 17 | 407 | 320 | 34 | 22 | 530 | 318 | 27,6 | 16,8 | 503 |
IX | 340 | 30 | 17 | 387 | 340 | 34 | 17 | 430 | 340 | 34 | 22 | 362 | 338 | 27,6 | 16,8 | 536 |
X | - | - | - | - | 370 | 34 | 17 | 480 | - | - | - | - | - | - | - | - |
Zakres stosowania szkieł transparentnych | typ A1) | typ B1) | typ C | typ TA 284) | ||||
---|---|---|---|---|---|---|---|---|
bar | °C | bar | °C | bar | °C | bar | °C | |
Dla mediów nie oddziałujących znacząco na szkło np.: oleje, węglowodory | 240 | 120 | 290 | 120 | 340 | 120 | - | - |
160 | 400 | 200 | 400 | 230 | 350 | - | - | |
0-10 | 430 | 0-10 | 430 | 0-10 | 430 | - | - | |
Dla mediów oddziałujących znacząco na szkło np.: para nasycona, gorąca woda, zasady | 2) | 2) | 2) | 3) | ||||
35 | 243 | 35 | 243 | 35 | 243 | 120 | 324 |
1) Typy szkieł wg ÖNORM M 7354 względnie DIN 7081.
2) Dla ciśnień powyżej 35 bar zalecamy stosowanie szkieł transparrentnych z podkładkami mikowymi.
3) Dla ciśnień pary powyżej 120 bar stosować tylko szkła TA 28 o wielkości I.
4) Szkła TA 28 stosowane są tylko z podkładkami mikowymi.

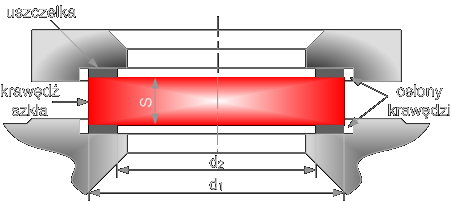

wielkość [mm] | maksymalne ciśnienie | uszczelka [mm] | |||
---|---|---|---|---|---|
średnica | S | bar | d1 | d2 | grubość |
31,75 | 12,7 | 175 | 1) | 1) | 1) |
40 | 12 | 50 | 42 | 30 | 1,5 |
45 | 10 | 40 | 47 | 32 | 1,5 |
45 | 12 | 50 | 47 | 32 | 1,5 |
50 | 10 | 25 | 52 | 35 | 1,5 |
50 | 12 | 40 | 52 | 35 | 1,5 |
60 | 10 | 16 | 62 | 45 | 1,5 |
60 | 12 | 25 | 62 | 45 | 1,5 |
60 | 15 | 40 | 62 | 45 | 1,5 |
63 | 10 | 16 | 65 | 48 | 2 |
63 | 12 | 25 | 65 | 48 | 2 |
63 | 15 | 40 | 65 | 48 | 2 |
70 | 12 | 25 | 72 | 55 | 2 |
80 | 12 | 16 | 82 | 65 | 2 |
80 | 15 | 25 | 82 | 65 | 2 |
80 | 20 | 40 | 82 | 65 | 2 |
90 | 10 | 10 | 92 | 75 | 2 |
100 | 10 | 8 | 102 | 80 | 2 |
100 | 15 | 16 | 102 | 80 | 2 |
100 | 20 | 25 | 102 | 80 | 2 |
100 | 25 | 40 | 102 | 80 | 2 |
110 | 20 | 25 | 112 | 90 | 2 |
120 | 10 | 8 | 122 | 100 | 2 |
125 | 15 | 10 | 127 | 100 | 2 |
125 | 20 | 16 | 127 | 100 | 2 |
125 | 25 | 25 | 127 | 100 | 2 |
150 | 15 | 8 | 152 | 125 | 2 |
150 | 20 | 10 | 152 | 125 | 2 |
150 | 25 | 16 | 152 | 125 | 2 |
150 | 30 | 25 | 152 | 125 | 2 |
170 | 15 | 8 | 172 | 140 | 2 |
175 | 20 | 10 | 177 | 150 | 2 |
175 | 25 | 16 | 177 | 150 | 2 |
175 | 30 | 25 | 177 | 150 | 2 |
200 | 20 | 8 | 202 | 175 | 2 |
Brak wymiarów w normie DIN 7080, ÖNORM M 7353
1) Uszczelki i mika do poziomowskazów na parę o wysokich parametrach.

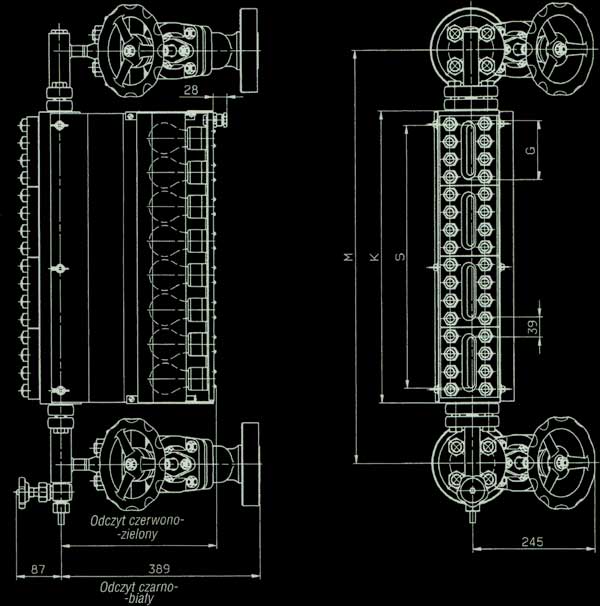

wielkość korpusu | rozstaw w króćcach Mmin | długość korpusu K | długość odczytu S | długość szkieł G | ciężar korpusu [kg] |
---|---|---|---|---|---|
2 x 1 | 423 | 290 | 233 | 113 | 24 |
3 x 1 | 559 | 426 | 369 | 113 | 36 |
4 x 1 | 695 | 562 | 505 | 113 | 48 |
5 x 1 | 831 | 698 | 641 | 113 | 60 |
6 x 1 | 967 | 834 | 777 | 113 | 72 |
Ciśnienie nominalne: | Pn315, 180 bar/355,5°C pary nasyconej |
---|---|
Głowice odcinające: | DVK-2 |
Wykonanie: | FS (staliwo z metalami kolorowymi) |
Szkła: | szkła transparentne z materiału borosilikatowego |
Podkładki mikowe: | TA 28-I |
Podświetlenie | IP 20 (możliwość odczytu czerwonon-zielonego lub czarno-białego) |
Połączenie korpusu z głowicami odcinającymi: | Możliwość obrotu o 360°C. Króćce przyłączeniowe z parą kołnierzy. Uszczelnienie połączenia: uszczelka płaska. |
---|---|
Wykonanie przyłączy: | Przyłącza mogą być kołnierzowe (DVK-2) lub do wspawania DVKS-2 wykonane zgodnie z normami. |
Zabezpieczenie kulkowe: | Głowice DVK(S)-2 wyposażone są w zabezpieczenie kulkowe automatycznie odcinające odpływ czynnika w momencie pęknięcia szkła. |
Ciężar: | Głowice odcinające wraz z króćcami przyłączeniowymi mają ciężar 44 kg. Moment dociągnięcia śrub korpusu w stanie zimnym wynosi 150 Nm, zaś w stanie gorącym 120 Nm |
Przykład zamówienia: | KTA-DVK-2-3xI-FS Dn 25/Pn 315 M = 600 mm |
Zastrzegamy sobie możliwość zmian konstrukcyjnych służących postępowi technicznemu.
