Płyty uszczelniające

• Strona 1
• Strona 2
• Strona 3
• Strona 4

Rodzaj płyty	Gold 510 (oil)	Platinium 600	Saphire 300	C-4408	C-4409
Kolor	żółty/ czerwony/ niebieski	czarny	jasno-siwy	zielony	zielony
Skład	Płyta o specjalnej kompozycji włókien.	Płyta zbrojona siatką z drutu inconelowego o specjalnej kompozycji włókienm pografitowana.	Płyta o specjalnej kompozycji włókien.	Włókna aramidowe połączone NBR. Dzięki zbrojeniu siatką stalową bardzo wytrzymałe na obciążenia. Odporne na działanie olejów, wody, pray, gazów, paliwa, alkoholi, węglowodanów, smarów i środków chłodniczych.	Włókno syntetyczne połączone NBR. Dzięki zbrojeniu siatką z blachy stalowej wytrzymałe na wysokie obciążenia. Odporne na działanie olejów, węglowodorów, wody, pary i gazów.
Właściwości	Płyta przeznaczona do prac w bardzo wysokich ciśnieniach i temperaturach, w środowisku smarów, paliw, olejów, chemikaliów i zamrażaczy.	Płyta przeznaczona do stosowania w wysoce agresywnym środowisku pracy tj. bardzo wysokim ciśnieniu, temperaturze oraz pełnym spektrum pH.	Płyta przeznaczona do stężonych gazów organicznych i nieorganicznych, kwasów i zasad oraz chemikaliów	Specjalne, wysoko­ciśnieniowe uszczelnienie (C-super) o szerokim zastosowaniu w przemyśle. Wysoka wytrzymałość dzięki zbrojeniu stalową siatką plecioną.	Specjalne, wysoko­ciśnieniowe uszczelnienie (C-super) do stosowania na wodzie, parze wodnej o wysokich parametrach oraz na chemikaliach płynnych i gazowych. Wysoka wytrzymałość dzięki zbrojeniu siatką ciągnioną z blachy stalowej.
DANE TECHNICZNE
Temp. pracy [°C]	od -150 do +510	od -150 do +600	od -150 do +300	od -50 do +175	od -50 do +250
Temp. pracy chwilowej [°C]	550	650	450	400	400
Maksymalne ciśnienie robocze [MPa]	12,0 (120 bar)	18,0 (180 bar)	12,0 (120 bar)	6,5 (65 bar)	8,0 (80 bar)
Wytrzymałość na ściskanie [MPa]	100 16 godz./100°C	100 16 godz./100°C	100 16 godz./100°C	50 16 godz./300°C MPa 28	50 16 godz./300°C MPa 35
Przepuszczalność gazowa [ml/min]	-	-	-	2,5	2,0
Pęcznienie wg ASTM olej nr 3 [5 godz.] 150°C	11 %	9 %	-	5 %	3 %
Pęcznienie wg ASTM paliwo B [5 godz.] 23°C	12 %	8,5 %	-	5 %	5 %

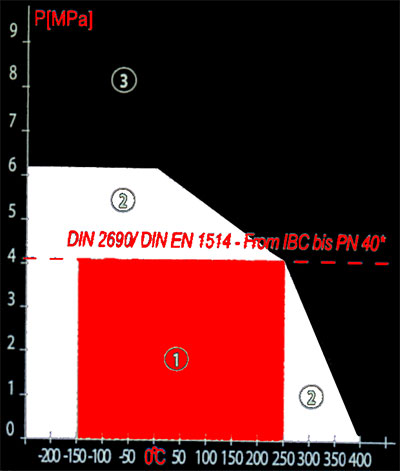

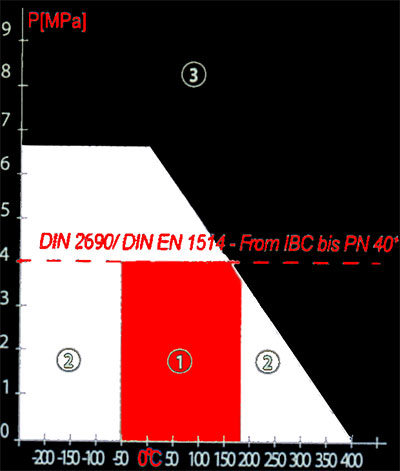

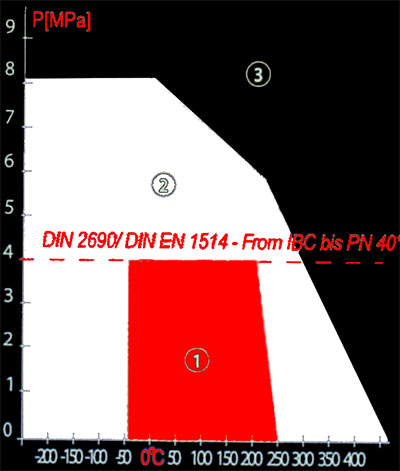

Wykres P-T ciśnienie - temperatura 1 - nie istnieje konieczność dodatkowego sprawdzenia (*) 2 - istnieje konieczność dodatkowego sprawdzenia w przypadku stosowania na parze wodnej (*) 3 - istnieje zawsze konieczność dodatkowego sprawdzenia

Rodzaj płyty	C-4430	C-4500	C-4509	C-6307	C-8200
Kolor	jasno-szary	szary	ciemno-szary	piaskowy	jasno-szary
Skład	Optymalna mieszanina włókien syntetycznych i szklanych, połaczonych NBR. Oprócz dużej odporności na działanie wody i pary charakteryzuje się znakomitą odpornością na oleje i węglowodory. Ognioodporne (fire safe) wg BS 5146, dopuszczenie DIN-DVGW, sprawdzone w BAM, spełnia wymogi WRC approval, zalecane przez KTW.	Włókna węglowe wraz ze specjalnymi dodatkami odpornymi na wysokie temperatury, połączone NBR. Materiał klasy High-tech do stosowania w środowisku silnie alkalicznym oraz na parę wodną o wysokiej temperaturze. Ognioodporne (fire safe) wg BS SPEC 6 FA, dopuszczenie DIN-DVGW, sprawdzone w BAM, zalecane przez KTW.	Włókna węglowe wraz ze specjalnymi dodatkami odpornymi na wysokie temperatury, połączone NBR. Dzięki zbrojeniu siatką z blachy stalowej wytrzymałe na duży docisk, wywołany dociągnięciem śrub. Materiał klasy High-tech do stosowania w różnych gałęziach przemysłu chemicznego, odporny na działanie silnie alkalicznych związków oraz pary.	Włókna aramidowe połączone NR i SBR	Włókna szklane połączone specjalnymi kwasoodpornymi elastomerami.
Właściwości	Specjalne wysoko­ciśnieniowe uszczelnienia o wysokiej wytrzymałości na ściskanie i dużej odporności na działanie wody i pary wodnej.	Uniwersalne, wysokociśnieniowe uszczelnienia do stosowania w instalacjach z czynnikami silnie alkalicznymi o wysokiej temperaturze, także z parą wodną.	Specjalne, wysoko­ciśnieniowe uszczelnienia odporne na działanie najwyższych temperatur i ciśnień.	Specjalne, wysoko­ciśnieniowe uszczelnienia samouszczelniające się dzięki kontrolowanemu pęcznieniu pod wpływem oleju. Dobra odporność na olej i wodę.	Specjalne, wysoko­ciśnieniowe uszczelnienia do stosowania w instalacjach z silnymi kwasami. Dobra odporność na różnego rodzaju czynniki.
DANE TECHNICZNE
Temp. pracy [°C]	od -150 do +250	od -200 do +250	od -50 do +300	od -100 do +175	od -30 do +100
Temp. pracy chwilowej [°C]	400	450	500	340	200
Maksymalne ciśnienie robocze [MPa]	6,5 (65 bar)	6,5 (65 bar)	8,0 (80 bar)	6,5 (65 bar)	4,0 (40 bar)
Wytrzymałość na ściskanie [MPa]	50 16 godz./300°C MPa 35	50 16 godz./300°C MPa 32	50 16 godz./300°C MPa 39	50 16 godz./300°C MPa 25	17 16 godz./300°C MPa 25
Przepuszczalność gazowa [ml/min]	<	< 1,0	-	0,5	-
Pęcznienie wg ASTM olej nr 3 [5 godz.] 150°C	3 %	3 %	3 %	35 %	10 %
Pęcznienie wg ASTM paliwo B [5 godz.] 23°C	5 %	5 %	5 %	40 %	8 %

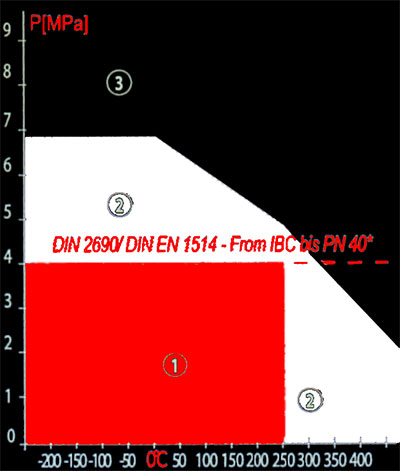

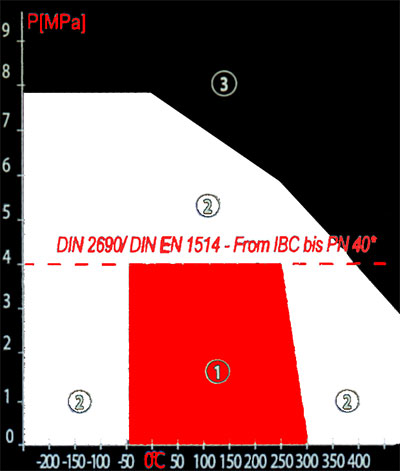

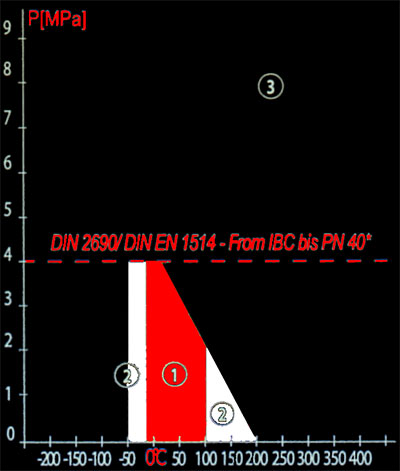

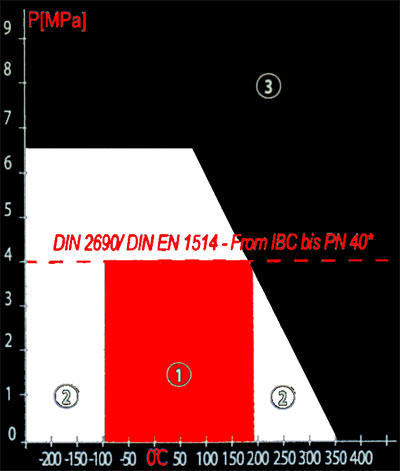

Wykres P-T ciśnienie - temperatura 1 - nie istnieje konieczność dodatkowego sprawdzenia (*) 2 - istnieje konieczność dodatkowego sprawdzenia w przypadku stosowania na parze wodnej (*) 3 - istnieje zawsze konieczność dodatkowego sprawdzenia

Rodzaj płyty	Tesnit-Armit	Tesnit CH1	Klingerit K 1000	Klingerit Universal	Klingerit (3xA)
Kolor	czarny	czerwony	czarny	niebieski	czerwony/ niebieski
Skład	Płyta grafitowa zbrojona siatka z drutu inconelowego przeznaczona do stosowania przy bardzo wysokiej temperaturze i ciśnieniu.	Płyta o specjalnej kompozycji włókien.	-	-	-
Właściwości	Płyta przeznaczona do prac w warunkach wysokich i najwyższych ciśnień i temperatur. Także w przypadku występowania uderzeń ciśnienia.	Przeznaczona do stosowania w środowisku silnych kwasów, zasad i ługów.	Płyta zbrojona siatką z drutu inconelowego do stosowania w wysoce agresywnym środowisku pracy tj. przy wysokim ciśnieniu, temperaturze oraz pełnym spektrum pH.	Płyta przeznaczona do prac w warunkach wysokich oraz najwyższych ciśnień i temperatur. Także w przypadku występowania uderzeń ciśnienia.	Płyta przeznaczona do prac w warunkach wysokich oraz najwyższych ciśnień i temperatur, a także w środowisku smarów, paliw, chemikalii i zamrażaczy.
DANE TECHNICZNE
Temp. pracy [°C]	od -50 do +560	od -100 do +490	od -200 do +550	od -100 do +550	od -100 do +500
Temp. pracy chwilowej [°C]	860	660	850	850	800
Maksymalne ciśnienie robocze [MPa]	21,0 (210 bar)	14,0 (140 bar)	21,0 (210 bar)	17,0 (170bar)	16,0 (160bar)
Wytrzymałość na ściskanie [MPa]	32 16 godz./300°C MPa 25	25 16 godz./300°C MPa 25	32 16 godz./300°C	25 16 godz./300°C	25 16 godz./300°C
Przepuszczalność gazowa [ml/min]	-	-	-	-	-
Pęcznienie wg ASTM olej nr 3 [5 godz.] 150°C	60 %	57 %	8 %	8 %	20 %
Pęcznienie wg ASTM paliwo B [5 godz.] 23°C	15 %	15 %	10 %	12 %	15 %

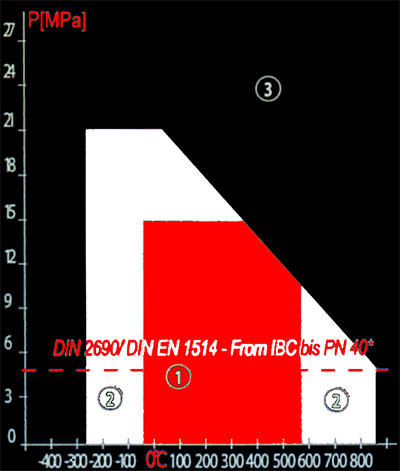

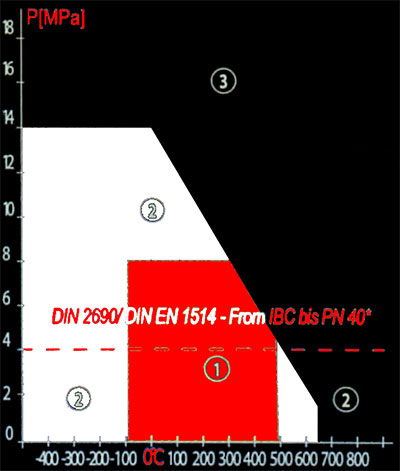

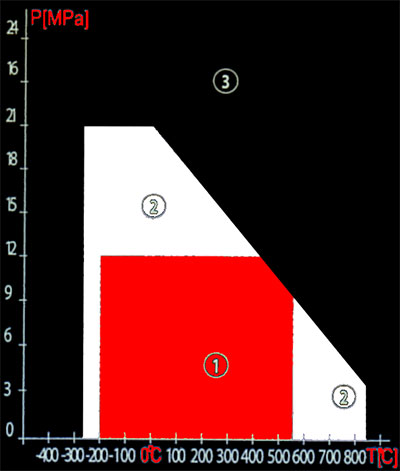

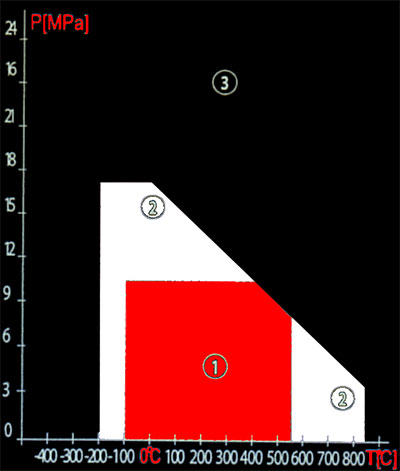

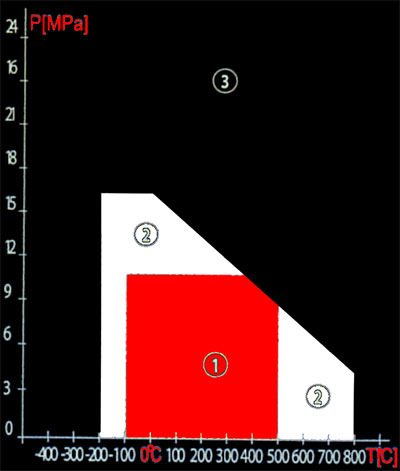

Wykres P-T ciśnienie - temperatura 1 - nie istnieje konieczność dodatkowego sprawdzenia (*) 2 - istnieje konieczność dodatkowego sprawdzenia w przypadku stosowania na parze wodnej (*) 3 - istnieje zawsze konieczność dodatkowego sprawdzenia

Rodzaj płyty	Klingerit FRIO	Klingerit Oilit	Klingerit ACIDIT
Kolor	zielony	czarny	szary
Skład	-	-	-
Właściwości	Płyta przeznaczona do czynników chłodzących jak freon i firgen, ale także do rozpuszczalników, pary, gazu, wody morskiej i innych związków chemicznych, it Ö/DIN 3754	Płyta przeznaczona do prac w warunkach wysokich ciśnień i temperatur, głównie w środowisku olejów i parafin.	Płyta przeznaczona do stężonych gazów organicznych i nieorganicznych oraz kwasów i zasad.
DANE TECHNICZNE
Temp. pracy [°C]	od -200 do +550	od -150 do +540	od -100 do +450
Temp. pracy chwilowej [°C]	700	810	620
Maksymalne ciśnienie robocze [MPa]	17,0 (170 bar)	14,0 (140 bar)	10,0 (100 bar)
Wytrzymałość na ściskanie [MPa]	25 16 godz./300°C	23 16 godz./300°C	17 16 godz./300°C
Przepuszczalność gazowa [ml/min]	-	-	-
Pęcznienie wg ASTM olej nr 3 [5 godz.] 150°C	12 %	6 %	10 %
Pęcznienie wg ASTM paliwo B [5 godz.] 23°C	10 %	8 %	8 %

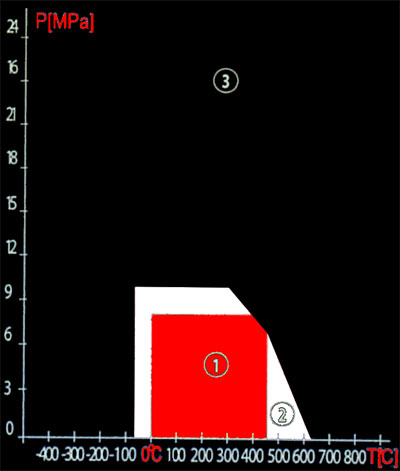

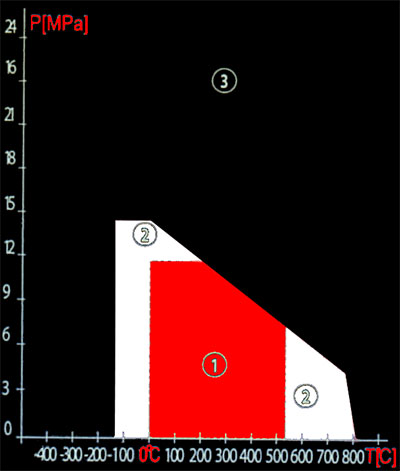

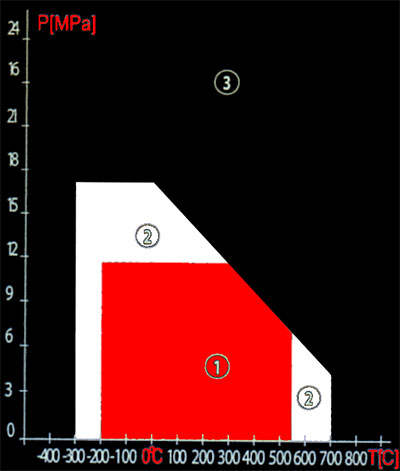

Wykres P-T ciśnienie - temperatura 1 - nie istnieje konieczność dodatkowego sprawdzenia (*) 2 - istnieje konieczność dodatkowego sprawdzenia w przypadku stosowania na parze wodnej (*) 3 - istnieje zawsze konieczność dodatkowego sprawdzenia

(*) Nie zaleca się stosować jednocześnie maksymalnych ciśnień i temperatur. Poglądowe zakresy stosowania przedstawione są na wykresach " P - T ".

Powyższe informacje podane są w dobrej wierze, według najlepszej posiadanej wiedzy. Należy jednak traktować je wyłącznie jako dane orientacyjne. Nie mogą one stanowić podstawy do odpowiedzialności za poprawność funkcjonowania, która w konkretnych przypadkach uzależniona jest od wielu innych czynników i musi być rozpatrywana indywidualnie.
