Płyty uszczelniające

• Strona 1
• Strona 2
• Strona 3

Rodzaj płyty	Polonit FA 350	Polonit FA Carbo	Polonit FA Carbo 1000	Polonit FA Acidit	Polonit FA GWM
Kolor	zielony	czarny	czarny	jasno-szary	grafitowy
Skład	Odporne termicznie włókna mineralne i aramidowe oraz napełniacze związane kauczukiem NBR.	Włókna węglowe oraz odporne termicznie włókna mineralne i napełniacze związane kauczukiem NBR.	Włókna węglowe oraz odporne termicznie włókna mineralne i napełniacze związane kauczukiem NBR. Płyta wzmocniona siatką stalową.	Włókna oraz napełniacze odporne na działanie kwasów i podwyższonej temperatury, związane specjalnym kwasoodpornym elastomerem.	Wielowarstwowy kompozyt złożony z warstw grafitu ekspandowego, wzmocnionego wkładką z kwasoodpornej perforowanej blachy stalowej.
Właściwości	Wysokosprawna, uniwersalna płyta do zastosowań ogólnych. Przeznaczona do pracy w zakresie wysokich ciśnień i temperatur, zarówno do mediów ciekłych jak i gazowych.	Płyta o bardzo wysokiej sprawności i odporności temperaturowej. Dzięki zastosowaniu włókien węglowych płyta jest szczególnie zalecana do pracy z parą wodną o wysokich parametrach, a także do pracy w kontakcie z alkalami.	Płyta posiada wszystkie zalety płyt FA Carbo oraz ze względu na zbrojenie siatką stalową wykazuje wyższa odporność na naciski montażowe i ciśnienia. Polecana w przypadku występowania dużych wahań ciśnień i temperatur.	Płyta przeznaczona szczególnie do pracy w kontakcie z silnymi kwasami organicznymi i nieorganicznymi, w zakresie średnich cisnień i temperatur. Odporna także na działanie wielu róznego rodzaju czynników chemicznych.	Płyta przeznaczona do prac w warunkach wysokich ciśnień i temperatur. Przeznaczona do wycinania uszczelek pracujących z większością substancji chemicznych za wyjątkiem silnie utleniających.
Zastosowanie	Płyta przeznaczona do wycinania uszczelek pracujących w środowisku pary wodnej i wody, alkoholi, roztworów soli, słabych kwasów i zasad oraz oleju, benzyny, nafty i innych produktów petrochemicznych, a także gazów obojętnych	Para wodna, woda, zasady, alkohole, węglowodory, oleje i gazy techniczne.	Para wodna, woda, zasady, alkohole, węglowodory, oleje i gazy techniczne.	Stężone i rozcieńczone kwasy nieorganiczne i organiczne, ale także ługi, alkohole, glikole i roztwory soli.	Większość substancji chemicznych, za wyjątkiem silnych utleniaczy
DANE TECHNICZNE
Temp. pracy [°C]	od -50 do +230	od -50 do +250	od -50 do +250	od -50 do +150	od -30 do +300
Temp. pracy chwilowej [°C]	350	400	400	200	550
Maksymalne ciśnienie robocze [MPa]	10,0 (100 bar)	8,0 (80 bar)	10,0 (100 bar)	4,0 (40 bar)	12,0 (120 bar)
Gęstość [g/m³] DIN 280090/2	min 1,7	min 1,5	min 1,6	min 1,7	min 1,1 (grafitu)
Ściśliwość [%] ASTM F 36 J	5-15	5-15	5-15	5-15	30-40
Powrót elastyczny [%] ASTM F 36 J	min 45	min 45	min 45	min 45	15-30
Przepuszczalność gazu [ml/min] DIN 3535/4	-	-	-	-	0,8
Wytrzymałość na rozciąganie poprzeczne [MPa] ASTM F 152	min 10	min 9	-	min 10	-
Wytrzymałość na ściskanie [MPa] dla 1mm; 2mm; 3mm DIN 28090	110; 90; 80	110; 90; 80	110; 120; 90	80; 60; 50	120

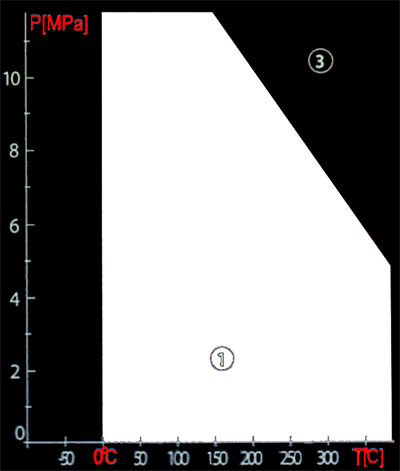

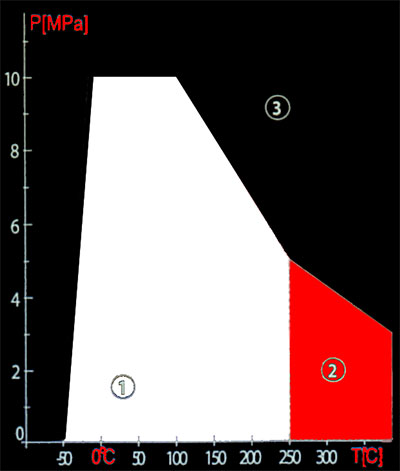

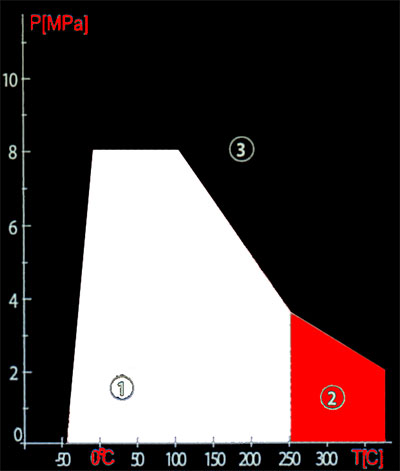

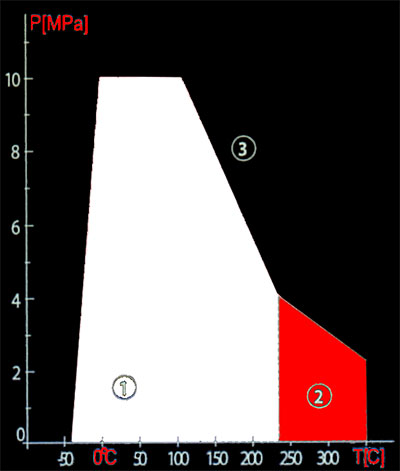

Wykres P-T ciśnienie - temperatura 1 - nie istnieje konieczność dodatkowego sprawdzenia (*) 2 - istnieje konieczność dodatkowego sprawdzenia w przypadku stosowania na parze wodnej (*) 3 - istnieje zawsze konieczność dodatkowego sprawdzenia

Rodzaj płyty	Polonit FA korek	Polonit FA Eko	Polonit FA 150	Polonit FA 202	Polonit FA 300
Kolor	korek	niebieski	szary	pomarańczowy	czerwony
Skład	Drobnoziarnisty granulat korkowy, zwiazany kauczukiem NBR.	Włókna celulozowe i mineralne oraz odporne termicznie napełniacze związane kauczukiem NBR	Włókna celulozowe i mineralne oraz odporne termicznie napełniacze związane kauczukiem NBR	włókna aramidowe i inne materiały włókniste oraz odporne termicznie napełniacze związane kauczukiem NBR	Włókna aramidowe i inne materiały włókniste oraz odporne termicznie napełniacze związane kauczukiem NBR.
Właściwości	Płyta posiada dużą wytrzymałość na rozrywanie i odporność na kruszenie. Przeznaczona do pracy w złączach wymagających niewielkich nacisków montażowych. Szeroko stosowana w przemyśle motoryzacyjnym i maszynowym, szczególnie do uszczelniania oleju.	Płytę cechuje wysoka zdolność dopasowania się do uszczelnianych powierzchni przy małych siłach docisku (stosować do kołnierzy, które wymagają niskich nacisków montażowych)	Popularna płyta charakteryzująca się bardzo dobrym stosunkiem możliwości do ceny. Szczególnie zalecana do instalacji wodnych oraz nisko­parametrowych instalacji parowych. Bardzo dobrze sprawdza się w motoryzacji.	Płyta przeznaczona jest do pracy w zakresie średnich ciśnień i temperatur. Ze względu na swą budowę nie wymaga wysokich nacisków montażowych. Polecana do uszczelniania mediów gazowych ze względu na niską przepuszczal­ność gazów.	Ze względu na specjalnie dobrany skład uznawana jest za trudnopalną. Charakteryzuje się niską przepuszczal­nością i dlatego zalecana jest do uszczelniania instalacji gazowych.
Zastosowanie	Oleje, benzyna i inne węglowodory alifatyczne, niektóre rozpuszczalniki, tłuszcze i substancje odmrażające.	Płyta przeznaczona do wycinania uszczelek pracujacych w środowisku wody zimnej, wody gorącej, roztworów soli obojętnych oraz gazów nie agresywnych.	Płyta przeznaczona do wycinania uszczelek pracujących w środowisku paliw, olejów, wody zimnej, wody gorącej, pary wodnej, roztworów soli obojętnych oraz gazów nie agresywnych	Płyty uszczelkarskie przeznaczone do wycinania uszczelek pracujących w środowisku wody zimnej, wody gorącej, pary wodnej, produktów petro­chemicznych, słabych kwasów i zasad oraz gazów obojętnych	Płyty uszczelniające przeznaczone do wycinania uszczelek pracujących w środowisku wody zimnej, wody gorącej, pary wodnej, alkoholi, roztworów soli, słabych kwasów i zasad, gazów obojętnych oraz produktów petro­chemicznych
DANE TECHNICZNE
Temp. pracy [°C]	od -0 do +80	od -30 do +100	od -30 do +130	od -50 do +150	od -50 do +150
Temp. pracy chwilowej [°C]	100	150	180	200	300
Maksymalne ciśnienie robocze [MPa]	3,0 (30 bar)	3,0 (30 bar)	4,0 (40 bar)	4,0 (40 bar)	9,0 (90 bar)
Gęstość [g/m³] DIN 280090/2	-	min 1,3	min 1,7	min 1,6	min 1,6
Ściśliwość [%] ASTM F 36 J	10-22	10-25	5-15	5-15	5-15
Powrót elastyczny [%] ASTM F 36 J	min 80	min 50	min 45	min 45	min 45
Przepuszczalność gazu [ml/min] DIN 3535/4	-	max 1,0	max 1,0	max 1,0	max 1,0
Wytrzymałość na rozciąganie poprzeczne [MPa] ASTM F 152	min 50	min 5	min 7	min 7	min 7
Wytrzymałość na ściskanie [MPa] dla 1mm; 2mm; 3mm DIN 28090	-; 40; -	-	80; 60; 50	80; 60; 50	90; 70; 60

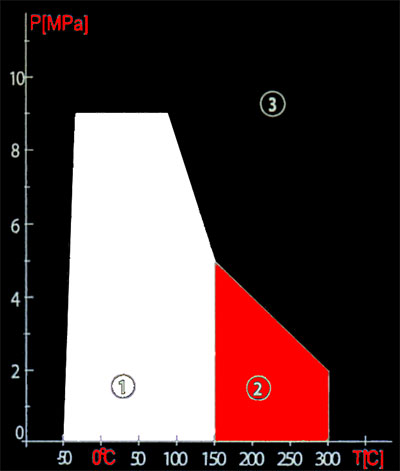

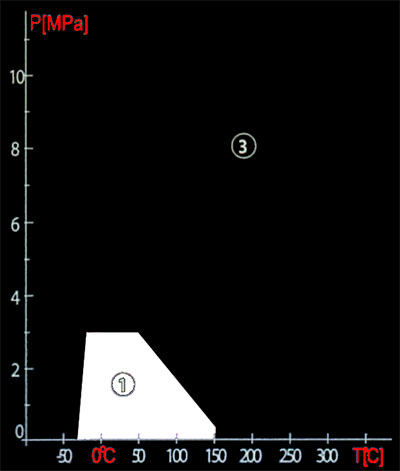

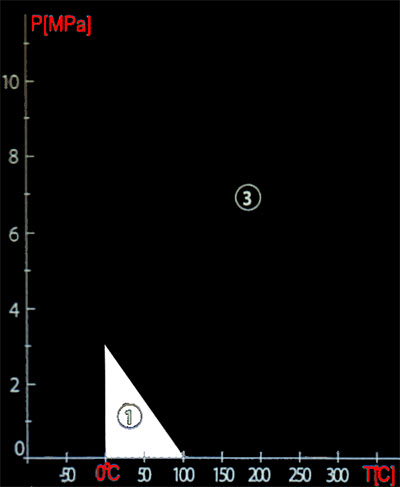

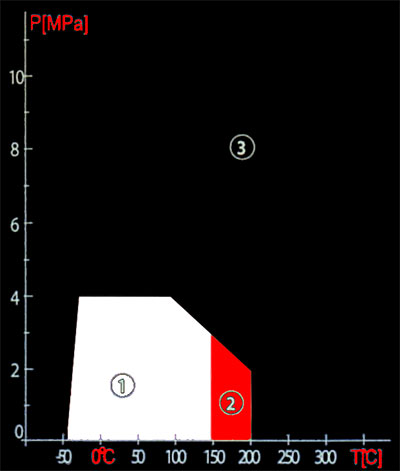

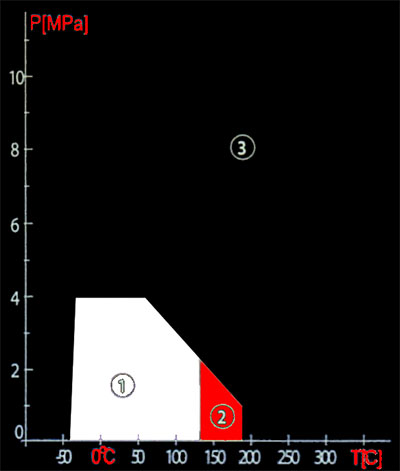

Wykres P-T ciśnienie - temperatura 1 - nie istnieje konieczność dodatkowego sprawdzenia (*) 2 - istnieje konieczność dodatkowego sprawdzenia w przypadku stosowania na parze wodnej (*) 3 - istnieje zawsze konieczność dodatkowego sprawdzenia

Rodzaj płyty	Polonit FA O	Polonit FA 1000
Kolor	żółty	grafitowy
Skład	Włókna aramidowe i inne materiały włókniste oraz odporne termicznie napełniacze związane kauczukiem NBR.	Włókna aramidowe oraz odporne termicznie włókna mineralne i napełniacze związane kauczukiem NBR. Płyta wzmocniona siatką stalową.
Właściwości	Wysokosprawna płyta o dużej zawartości włókien aramidowych. Przeznaczona do pracy w zakresie wysokich ciśnień i temperatur. Odznacza się wysoką wytrzymałością mechaniczną. Szczególnie zalecana do uszczelniania mediów ciekłych.	Płyta przeznaczona do pracy w zakresie wysokich ciśnień i temperatur. Dzięki wzmocnieniu siatką stalową charakteryzuje się wysoką odpornością mechaniczną.
Zastosowanie	Płyty uszczelkarskie przeznaczone do wycinania uszczelek pracujących w środowisku oleju, benzyny, nafty i innych produktów petro­chemicznych oraz alkoholi, pary wodnej i wody, w tym wody morskiej	Płyty uszczelniające przeznaczone do wycinania uszczelek pracujących w środowisku oleju, benzyny, nafty i innych produktów petro­chemicznych oraz alkoholi, pary wodnej i wody, w tym wody morskiej
DANE TECHNICZNE
Temp. pracy [°C]	od -50 do +200	od -50 do +250
Temp. pracy chwilowej [°C]	350	350
Maksymalne ciśnienie robocze [MPa]	10,0 (100 bar)	12,0 (120 bar)
Gęstość [g/m³] DIN 280090/2	min 1,6	min 1,7
Ściśliwość [%] ASTM F 36 J	5-15	10-25
Powrót elastyczny [%] ASTM F 36 J	min 45	min 45
Przepuszczalność gazu [ml/min] DIN 3535/4	-	-
Wytrzymałość na rozciąganie poprzeczne [MPa] ASTM F 152	min 9	-
Wytrzymałość na ściskanie [MPa] dla 1mm; 2mm; 3mm DIN 28090	110; 90; 80	120; 100; 90

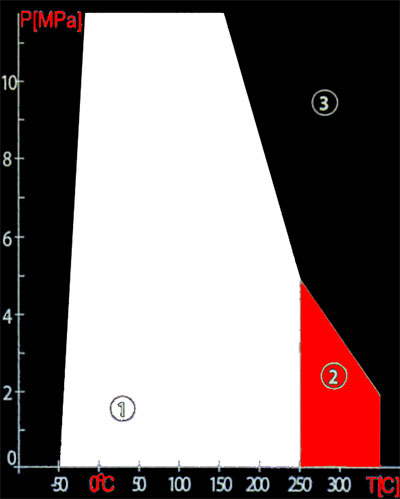

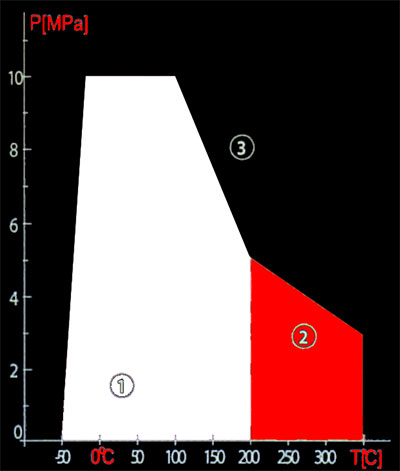

Wykres P-T ciśnienie - temperatura 1 - nie istnieje konieczność dodatkowego sprawdzenia (*) 2 - istnieje konieczność dodatkowego sprawdzenia w przypadku stosowania na parze wodnej (*) 3 - istnieje zawsze konieczność dodatkowego sprawdzenia

(*) Nie zaleca się stosować jednocześnie maksymalnych ciśnień i temperatur. Poglądowe zakresy stosowania przedstawione są na wykresach " P - T ".

Powyższe informacje podane są w dobrej wierze, według najlepszej posiadanej wiedzy. Należy jednak traktować je wyłącznie jako dane orientacyjne. Nie mogą one stanowić podstawy do odpowiedzialności za poprawność funkcjonowania, która w konkretnych przypadkach uzależniona jest od wielu innych czynników i musi być rozpatrywana indywidualnie.
